Si te gusta cacharrear con electrónica, personalizar tu setup de trabajo o combinar proyectos de impresión 3D con iluminación, tarde o temprano te vas a topar con las tiras LED direccionables. A diferencia de las tiras RGB clásicas donde todos los LEDs cambian al mismo color al unísono, las direccionables (como las populares WS2812B o SK6812) te permiten controlar el color y brillo de cada chip LED de manera individual.
Durante años, programar efectos para estas tiras requería escribir código en C++ usando librerías como FastLED o NeoPixel en el IDE de Arduino. Pero hoy en día existe una alternativa open source que es una auténtica maravilla: WLED. En este post te cuento qué es, qué puedes hacer con él y cómo montar tu primer controlador con un microcontrolador ESP32 en cuestión de minutos y sin escribir una sola línea de código.
¿Qué es WLED y por qué es tan popular?
WLED es un firmware de código abierto creado específicamente para microcontroladores ESP8266 y ESP32 con el fin de controlar tiras y matrices de LEDs direccionables. Funciona de manera 100% local (sin servidores en China, sin suscripciones y sin depender de una conexión a internet externa).
Entre sus características más destacadas:
- Más de 100 efectos y 50 paletas de color integradas: Desde ondas suaves, degradados, efectos de fuego, arcoíris, hasta simulaciones de plasma y estrellas fugaces.
- Interfaz web moderna y App móvil: Al encender el ESP32, puedes controlarlo directamente desde tu navegador web o desde la app oficial de WLED para Android e iOS.
- Segmentación de tiras: Puedes dividir una sola tira en diferentes segmentos virtuales y aplicar efectos y colores distintos a cada zona.
- Integración con el hogar inteligente: Soporte nativo inmediato para Home Assistant, MQTT, Philips Hue Sync, Alexa y control por red DMX/E1.31.
- Sincronización de música (Audio Reactive): Con herramientas como LedFX o módulos de micrófono I2S, las luces bailan al ritmo de lo que reproduces en tu PC o altavoz.
Materiales necesarios para armar tu proyecto DIY
Lo mejor de WLED es lo económico y accesible que resulta el hardware:
| Componente | Recomendación | Notas |
|---|---|---|
| Microcontrolador | ESP32 NodeMCU / ESP32-WROOM (30 o 38 pines) | El ESP32 tiene mayor potencia, doble núcleo, Bluetooth y más memoria para manejar múltiples tiras y efectos complejos comparado con el ESP8266. |
| Tira LED Direccionable | WS2812B (5V) o SK6812 RGBW (5V) | La SK6812 incluye un chip de blanco cálido/frío dedicado, ideal para iluminación funcional además de efectos RGB. |
| Fuente de Alimentación | Fuente de 5V (2A a 10A) según la cantidad de LEDs | Calcula aproximadamente 0.06A (60mA) por LED a brillo máximo blanco. Para una tira de 60 LEDs, una fuente de 5V 3A es perfecta. |
| Conectores y extras | Cables jumper, conector Jack DC hembra | (Opcional pero recomendado) Resistencia de 330Ω a 470Ω en la línea de datos y un capacitor de 1000µF entre VCC y GND para proteger los LEDs de picos de voltaje. |
Esquema de Conexión Básico
El cableado es sumamente sencillo:
- GND (Tierra): Conecta el cable negativo de la fuente de poder al pin
GNDdel ESP32 Y al pinGNDde la tira LED (tierra común). - 5V (VCC): Conecta el positivo de 5V de la fuente al pin
5V / VINdel ESP32 y al pin5V / +de la tira LED. - DATA (Datos): Conecta el pin de datos (marcado como
DINoDIen la tira) a un pin GPIO del ESP32 (por defecto en WLED se usa el GPIO 16 o GPIO 2).
⚠️ Tip clave: Las tiras LED tienen dirección de datos indicada por flechas impresas en el circuito (-->). Asegúrate de conectar el ESP32 en el extremo de entrada (DIN) y no en el de salida (DOUT).
Instalación en 2 minutos: Flasheo directo desde el navegador
Olvídate de compilar código o lidiar con controladores complejos. La comunidad de WLED ofrece un instalador web oficial:
- Conecta tu placa ESP32 al puerto USB de tu computadora mediante un buen cable de datos.
- Abre un navegador compatible con Web Serial (Google Chrome, Edge o Brave) y visita install.wled.me.
- Haz clic en Install, selecciona el puerto COM correspondiente a tu placa y confirma la instalación.
- En menos de un minuto, el instalador te pedirá ingresar el nombre y contraseña de tu red Wi-Fi local.
- ¡Listo! El asistente te dará la dirección IP local de tu ESP32 para abrir el panel de control en tu navegador.
3 Ideas de Proyectos DIY para empezar

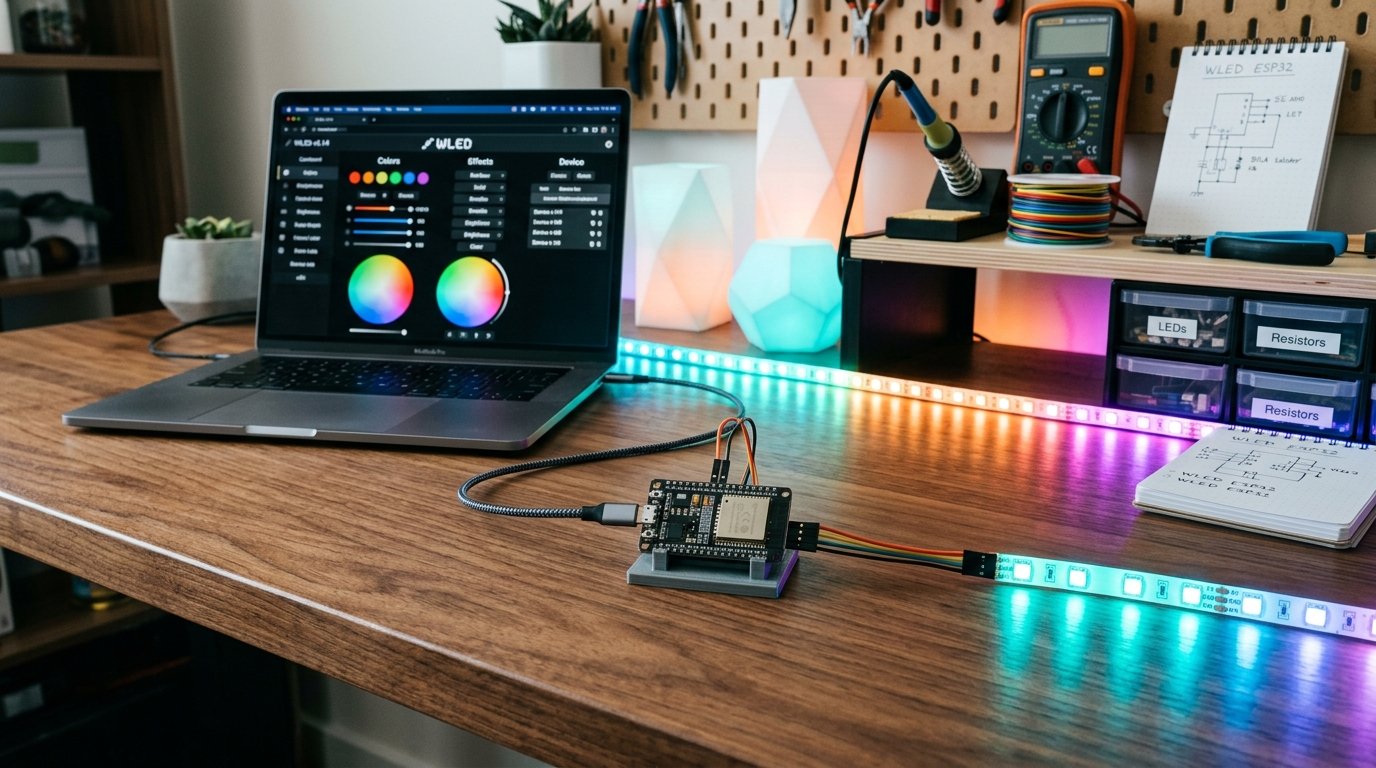

- 1. Iluminación trasera de escritorio o monitor (Ambient Light): Pega una tira WS2812B en la parte trasera de tu escritorio o repisas para crear iluminación suave que reduce la fatiga visual nocturna.
- 2. Lámpara Geométrica o Litofanía impresa en 3D: Diseña o descarga un difusor geométrico en sitios como Printables o Thingiverse, coloca un aro o tira de LEDs en su interior con WLED y obtendrás una lámpara de noche espectacular con efectos de fuego o aurora boreal.
- 3. Indicador de notificaciones o estado: Mediante la integración con Home Assistant, puedes programar que un segmento de la tira parpadee en color amarillo si toca sacar la basura, en rojo si detecta una puerta abierta, o en verde cuando termine una impresión 3D.
Conclusión
WLED es el ejemplo perfecto de cómo el software libre puede convertir hardware de bajo costo en una solución infinitamente superior a cualquier producto comercial cerrado. Si tienes un ESP32 y un retazo de tira LED en algún cajón, anímate a probarlo: es uno de los proyectos de fin de semana más gratificantes y divertidos que puedes hacer.
